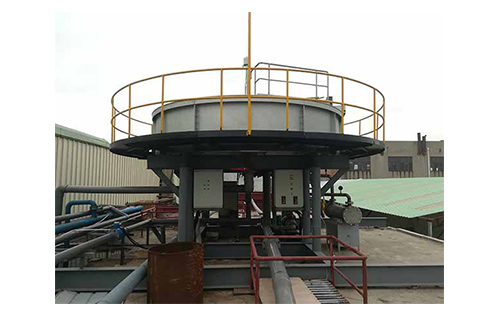

高校浅层气浮机
技术原理
CQF型超效浅层离子气浮是集絮凝、气浮、撇渣、刮泥以一体的气浮装置,运用了“浅池理论”及“零速原理”进行设计,停留时间仅需3-5分钟,强制布水,进出水都是静态的,微气泡与絮粒的粘附发生在包括接触区在内的整个气浮分离过程,浮渣瞬时排出,水体扰动小出水悬浮物低,出渣含固率高,悬浮物去除率可达99.5%以上,COD的去除率可达到65%—90%,色度的去除率可达到70%—95%。
CQF型超效浅层离子气浮采用了独特的具有世界先进水平专利技术—均衡消能装置取代了传统的释放器,大幅度地减小了微气泡的直径。微气泡直径平均仅约5μm,与目前国内外平均约150μm比较至少减小了30倍。由于当溶气量一定时,微气泡的总面积与其直径的平方成反比,因而微气泡的总面积至少增大了几百倍,而微气泡的密集度则增大了近几千倍。理论研究及试验均表明,微气泡直径约小,气泡吸附悬浮物的趋势越强,吸附力越大,这可以用界面能理论来解释,微气泡总面积呈几何数增加等效于废水中固、水、气三相总届面呈几何级数增加,于是它们力图通过吸附降低表面能的趋势大幅增强。 在气浮理论中,悬浮物自水体的分离,除了气泡吸附、气泡顶托、絮体吸附机理之外,还存在所谓的“气泡裹携”作用,部分未与气泡或絮体吸附的细小悬浮物,在密集气泡上升过程中,因无论细小悬浮物怎样细小,其粒径仍远大于水分子,它们将可能被挟带在气泡群的气泡间隙中被裹携至水面而分离。显然,气泡群越密集,这个作用将越强烈, 所能挟带的悬浮物也将越细小。
独特的溶气系统设计,体积小,溶气效率高,结构紧凑。设备占地面积小,效率高。
产品优势
净化池浅,但表面有足够的浮渣储备空间,特别适用高浓度污水的处理。
处理能力大,表面负荷8-15m3/m2/h。
占地面积小,也可不占地,架空、叠装或设置于建筑物上。
设有自动水位调节装置和浮渣浓度调节装置,流量适应范围大,浮渣含固率高。
拼装式结构,便于运输、安装和搬迁。
刚性大,仅需一“井”字形梁支撑,不需构筑平台,土建费用低。
有碳钢(关键部位不锈钢)、部分不锈钢、全不锈钢三种类型,碳钢全部一级喷砂后经金属锌漆喷涂,能耐酸、碱腐蚀,使用十年完好如新.
应用范围
本产品广泛用于造纸、纺织、制粮业、食用油、乳制品、羊毛加工、制革业、制皂业、医药废水、饮料业、淀粉业、碳黑工业、炼焦业、纤维制品业、酿酒业、采油业、市政污水回用等行业。
浅层气浮与传统气浮装置的比较
① 传统气浮装置中,池深一般为2.0~2.5 m,这是因为设备是静止的,水体是运动的。水体从反应室进入接触区时会产生流向的改变和流速的重新分布,即把水流转变成均匀向上的流动,这就需要有一定的时间和高度来完成这一变化,其高度一般不低于1.5 m。而浅层气浮由于“零速度”原理的应用,实现了设备是运动的,水体是静止的,消除了由于水体的扰动对悬浮颗粒与水分离的影响,降低了对高度的要求;另外在传统气浮装置中,难免有泥砂或絮粒沉于池底,为防止带出池底的泥砂,出水管一般悬高300 mm,而在浅层气浮装置中,由于池底设置了刮泥装置,因此不需设置悬高段。通过以上分析,浅层气浮装置的有效水深一般为400~500 mm。
② 传统气浮装置中,水体的停留时间一般控制在10~20 min;而浅层气浮装置中,停留时间只需2~3 min。
③传统气浮装置中,溶气系统配备的是溶气罐,若按溶气罐的实际容积来计算,其水力停留时间为2~4 min;而浅层气浮装置中,溶气系统采用的是溶气管,取消了填料,使溶气管的容积利用率达100%,其水力停留时间只有10~15 s。
④ 在传统气浮装置中,刮渣器定期对浮渣层进行清除,无法根据浮渣的浮起时间进行有选择性的清理,因此不但对水体有较大的扰动,而且浮渣的含水率也较大;在浅层气浮装置中,螺旋撇渣器安装在配水系统的前部,清除的浮渣总是气浮池内浮起时间最长(2~3 min)的浮渣,即固液分离最彻底、含水率最小的浮渣。
通过以上分析和比较,浅层气浮装置和传统气浮装置有本质的区别,其优越的技术性能已逐渐受到国内用户和环保界人士的重视。如果能加快该技术的引进并使之国产化,必将带来巨大的经济效益和社会效益。
技术参数
型号Model | CQF-4 | CQF-5 | CQF-6 | CQF-7 | CQF-8 | CQF-9 | CQF-10 |
最大处理量(m³/d) | 1500 | 2200 | 3000 | 4500 | 6000 | 7500 | 10000 |
直径(mm) | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 11000 |
圆盘总高度(mm) | 1100 | 1100 | 1100 | 1125 | 1150 | 1150 | 1200 |
